具有結構簡單、安裝方便等優點。省去了鋼閘門預埋件、止水裝置、底檻、門楣、主軌、側軌、反軌、側止水座板、護角、胸墻、反軌等眾多構件的繁雜工藝制作及安裝，簡化了工藝流程，減少了過程誤差，確保了閘門全過程質量。

由門葉主體、支承、止水裝置和吊耳四個部分組成（圖1）。門葉主體一般由面板、主橫梁、邊梁（柱）和次梁組成有面板的梁格結構。設計水壓力通過板梁支承傳至門槽埋件，分節的閘門門葉一般都在邊柱處連接。

翻板閘門能夠?qū)崿F(xiàn)自動控制水位，主要用于在水庫、河流、蓄水池等處攔截或排泄水流。應用為廣泛的翻板閘門即為水力自控翻板閘門，其工作原理是杠桿平衡與轉動，具體來說，水力自控翻板閘門是利用水力和閘門重量相互制衡，通過增設阻尼反饋系統來達到調控水位的目的：當上游水位升高則閘門繞“橫軸”逐漸開啟泄流；反之，上游水位下降則閘門逐漸回關蓄水，使上游水位始終保持在設計要求的范圍內。

鋼閘門按其所承擔的主要任務，可分為：節制閘、進水閘、沖沙閘、分洪閘、擋潮閘、排水閘等。按閘室的結構形式，可分為：開敞式、胸墻式和涵洞式。開敞式水閘當閘門全開時過閘水流通暢，適用于有泄洪、排冰、過木或排水等任務要求的水閘，節制閘、分洪閘常用這種形式。胸墻式水閘和涵洞式水閘，適用于閘上水位變幅較大或擋水位閘孔設計水位，即閘的孔徑按低水位通過設計流量進行設計的情況。胸墻式的閘室結構與開敞式基本相同，為了減少閘門和工作橋的高度或?yàn)榭刂葡滦箚螌捔髁慷O(shè)胸墻代替部分閘門擋水，擋潮閘、進水閘、泄水閘常用這種形式。

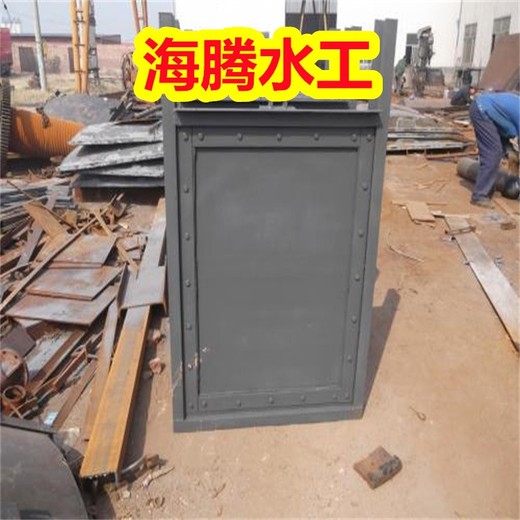

鑄鐵閘門的詳細說明： 1.PGZ型系列平面鑄鐵弧形閘門只限于安裝在露頂式水利工程上使用和閘后止水： 2.規格500mm-2500mm時為鑄造結構整體式，推薦選用單吊點啟閉機; 3.規格3000mm-4000mm時為鑄造結構組裝式，推薦選用雙吊點啟閉機； 4.根據用戶特殊要求，可把止水面安裝上銅止水； 5.根據用戶特殊要求，可生產公司標準規格外異形閘門； 6.可根據用戶來圖樣，制造各種異形閘門或?yàn)橛脩粼O(shè)計異形閘門圖樣； 7.根據用戶水利工程水頭高低配備啟閉機（啟閉力=水頭+閘門面積、重量+螺桿重量+摩擦、安全系數）。 鑄鐵閘門分為：圓閘門，方閘門，單向止水閘門，雙向止水閘門，露頂式閘門，潛孔式閘門，普通水頭（水深小于3米）閘門，高水頭（水深大于3米）閘門，明桿式閘門，暗桿式閘門等。

門葉支承部分應用較多的是滑動支承、滾輪支承和鏈輪支承等。支承部分也是門葉移動的行走部分。滑動支承是裝在門葉主體邊梁處的滑塊。其在固結于門槽內的支承軌道上作滑動摩擦運動，接觸處是面或線。滾動支承是裝在門葉邊梁上的輪子，其在門槽軌道上作滾動摩擦運動，接觸處是點或線。鏈輪支承是環繞門葉邊柱由一系列圓柱滾子組成的形似鏈條式的閉合鏈環。這種支承的閘門也稱履帶式閘門?；瑒?dòng)支承的閘門摩擦阻力大，啟門力大；滾輪支承摩擦阻力小，啟門力也小，但閘門門葉較重；鏈輪支承也作滾動摩擦，其優點是由數目較多的小滾柱承受閘門的水壓力,單個輪壓小,使得門槽內敷設的軌道斷面小、重量輕。滾輪支承的閘門，根據閘門特征及梁格布置設有懸臂（外伸）輪、簡支輪和臺車式輪組。
