氣動架柱式鉆機的結構
　　本機由主機和支撐機構兩部分組成
　　1.主機由回轉馬達和進給機構組成
　　(1)回轉馬達由馬達、齒輪箱、換向閥等部件組成。換向閥控制馬達的開啟及換向壓縮空氣通過換向閥帶動馬達齒輪及主軸轉動從而帶動鉆具轉動。
　　(2)進給機構由進給馬達、換向閥、齒條和導軌等部件組成通過換向閥控制進給馬達帶動主動齒輪在齒條上傳動從而帶動回轉馬達前進及后退達到鉆進的目的。
　　2.支撐機構由兩個氣缸、四零零零八六零五三七氣缸連接管、氣缸換向閥及副支撐組成。高壓空氣通過換向閥來控制氣缸的升降達到頂緊頂板穩定鉆機的目的副支撐通過調節角度來起到輔助支撐鉆機的作用。
　　氣動架柱式鉆機的技術參數
　　型號ZQJC-300/9
　　工作氣壓0.5Mpa
　　額定轉矩300Nm
　　額定轉速290r/min
　　功率9Kw
　　鉆孔直徑76-110mm
　　導軌長度2250mm
　　導軌推進行程1250mm
　　大工作高度1800mm
　　小工作高度500mm
　　主機重280kg
　　支撐機構重230kg

鉆機井下使用安全注意事項
使用該鉆機的操作人員認真閱讀本使用說明書，尤其是涉及到安全操作的部分，操作者佩帶耳罩和穿戴緊身工作服裝、長發束緊，不許佩戴指環等飾物。工作范圍3M內，除工作人員以外，其余人員不允許停留。
1、各接頭必需緊固牢固；
2、嚴禁觸及旋轉的鉆具、鉆套；
3、鉆機在不使用時要將進氣、水管路拆除；
4、當鉆機卡鉆時，將產生較大的反扭矩，操作者要握住旋轉換向手柄置于“反轉”位置，使鉆機反轉。
5、鉆桿沒有固定好前，嚴禁開機；
6、鉆機嚴禁在長時間沒有負載的情況下旋轉；
7、進氣管路存在故障情況下，嚴禁開機；
8、為安全起見，本鉆機使用時應打地錨固定好鉆機
9、 本機的回轉機構殼體為鑄鐵材料制造，不得隨意更換、使用其他企業的配套件。

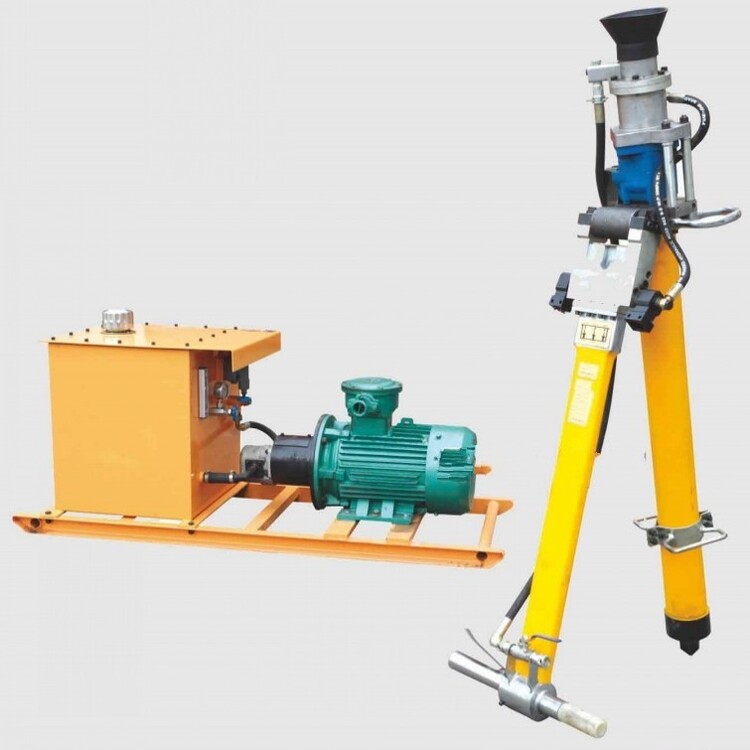

液壓回轉式錨桿鉆機將向進一步提高輸出轉矩方向發展，以適應錨桿孔高速鉆進與安裝錨桿的需要。液壓錨桿鉆機將在進一步改進技術性能的同時提高可靠性，著重解決液壓元件耐用性、井下長期工作穩定性的問題，并尋求如何與現有井下設備共用動力源問題。為使液壓錨桿孔鉆進適應面更廣，人們會探討高轉矩回轉輔以小能量沖擊錨桿孔鉆進的問題。
